形状测量传感器


ZG2

智能传感器(2维形状测量传感器ZG2系列)

ZG2

2维激光形状测量。ZG2采用创新技术实现稳定测量。



更简单,更高精度的形状测量。

稳定测量难以检测的颜色、材质与复杂形状

构造简单

安装简便。只需要安装传感器探头与控制器,即可投入使用。

ZG2 特点 5 ZG2_Features1

※ZG2-WDC□1A型传感器控制器的标准配置

丰富的测量项目

ZG2 特点 8 ZG2_Features2

(业内最高) 灵敏度提高12倍

图层面、黑色橡胶

较暗涂层面和黑色橡胶等难以反射光线,其颜色、材质使传感器探头受光量不足,易受到外部光线的干扰,因此以往的激光测量床干起难以测量此类物体。而ZG2具有超高灵敏度,能彻底减轻外部光线的干扰,从而一举解决该难题。配备的APS功能,可根据周围照明环境自动调节感光灵敏度和北京消除水平等参数,轻松且准确地再现形状轮廓。实现高精度测量。此外,段曝光时间下也可进行测量,从而对应移动物体的检测。

※详情请参阅APS功能(P9)、新光学系统ONPS(P8)。

ZG2 特点 13 ZG2_Features3

倾斜的透明物体、反光面

对于反光面和透明物体等正反射较强的测量对象,如果稍有倾斜,光反射量就会骤减,导致测量变得不稳定。而配置高性能高斯透镜探头的ZG2-WDS3VT课解决该问题。倾斜对应范围比此前型号扩大2.5倍,可在最大±5°倾斜范围内实现稳定测量。使用与检测镜头与玻璃板等的组装。

※详情请参阅高性能高斯透镜(P8)

电子零件的组装检测

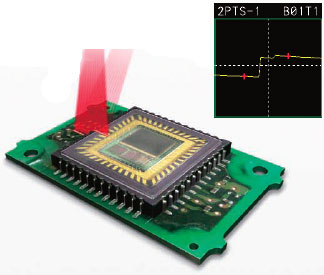

可稳定测量CCD及CMOS、水晶振动元件的水晶片等的玻璃及表面反光零件。通过检测基板与封装面的高低差,完成零件的组装检测。

ZG2 特点 19 ZG2_Features4

镜头的组装检测

检测镜头顶点与竞价的高低差,检查组装结果是否正确。

ZG2 特点 22 ZG2_Features5

速度提高10倍

高速生产线

同时存在黑色和金属面的检测物体。圆柱形和形状复杂的物体。这些检测对象的位置不同,其激光反射量、反射监督也存在差异,因此很难清晰且稳定地再现轮廓。欧姆龙独有“多灵敏度感应功能”在解决上述问题中颇受好评,且该功能变得更为强大。作为改进课题之一的测量速度已得到提高,因此即便是在高速生产线上也能使用本产品。

*详情请参阅高速多灵敏度(Catelog).

ZG2 特点 26 ZG2_Features6

较宽的测量对象

ZG2 特点 28 ZG2_Features7

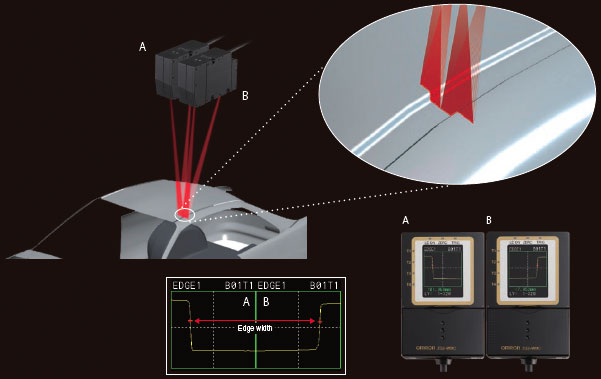

通过连接2台控制器,并使用2台传感器探头同时进行测量,可最大将测量范围扩大到140MM,如果采用多台连接测量方式,根据实际用途,欧姆龙将为用户提供适合的连接方案实现最佳测量。

捕捉形状玩去点测量

ZG2 特点 31 ZG2_Features8

具有了将测量对象存在角度变化的部分识别为“弯曲点”的测量功能。可测量物体上特征性的高低差和宽度。

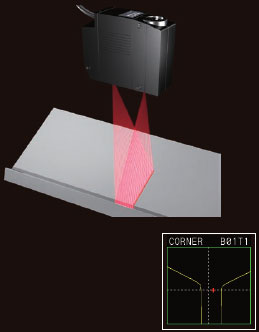

测量交点位置、夹角

ZG2 特点 34 ZG2_Features9

具有测量物体上两条直线“交点坐标”、“夹角”的功能。可效使用于对焊接物体进行焊接火焰模拟控制。

设置、设定

简化设置传感器探头时的调整工序

“设置补偿功能”可自动将传感器探头与测量对象调整到同一水平位置。消除设置时基准面与探头间产生的倾斜偏差,大幅度缩短设置探头时调整时间。

ZG2 特点 39 ZG2_Features10

*倾斜较大时,有可能产生测量误差。使用本产品前烦请先确认实际使用环境中的测量精度。

设定更顺畅

3步完成基本设定。采用欧姆龙独有界面,不仅操作简单还能发挥

ZG2 特点 42 ZG2_Features11

测量

同时测量多点

可从轮廓图形中最多任意选取8点,进行同步测试,因此能够组合所需检测项目。从宽度、高度、倾斜度、高低差、假面面积等共20种测量项目中针对性地组合选择。

ZG2 特点 46 ZG2_Features12

测量定位困难的物体

对于定位困难的测量对象,可对位置和倾角进行自动补偿。稳定在线测量。

ZG2 特点 49 ZG2_Features13

运用

保存测量结果的趋势管理

全新推出数据存储单元。可保存测量值和轮廓数据。通过存储卡或串行通信保存到计算机中,有助于管理生产记录和趋势监控以及分析不合格产品。

ZG2 特点 53 ZG2_Features14

※ 有关最大保存容量,请查看系统配置的相关页面。

支持多品种、小批量生产

可向控制器本体输入最多16个(16个数据库)测量条件。只需通过信号输入/指令输入/按键操作即可进行数据库切换。如果使用数据储存单元,更可以输入最多4096个数据库,即使在品种繁多的生产线上,也可快速对应各种测量。

ZG2 特点 56 ZG2_Features15



Z500

形状计测传感器

Z500

可看见、测量形状,高精度计测传感器



ZG

智能传感器 2D轮廓测量传感器

ZG

超广角激光束和超高速测量
